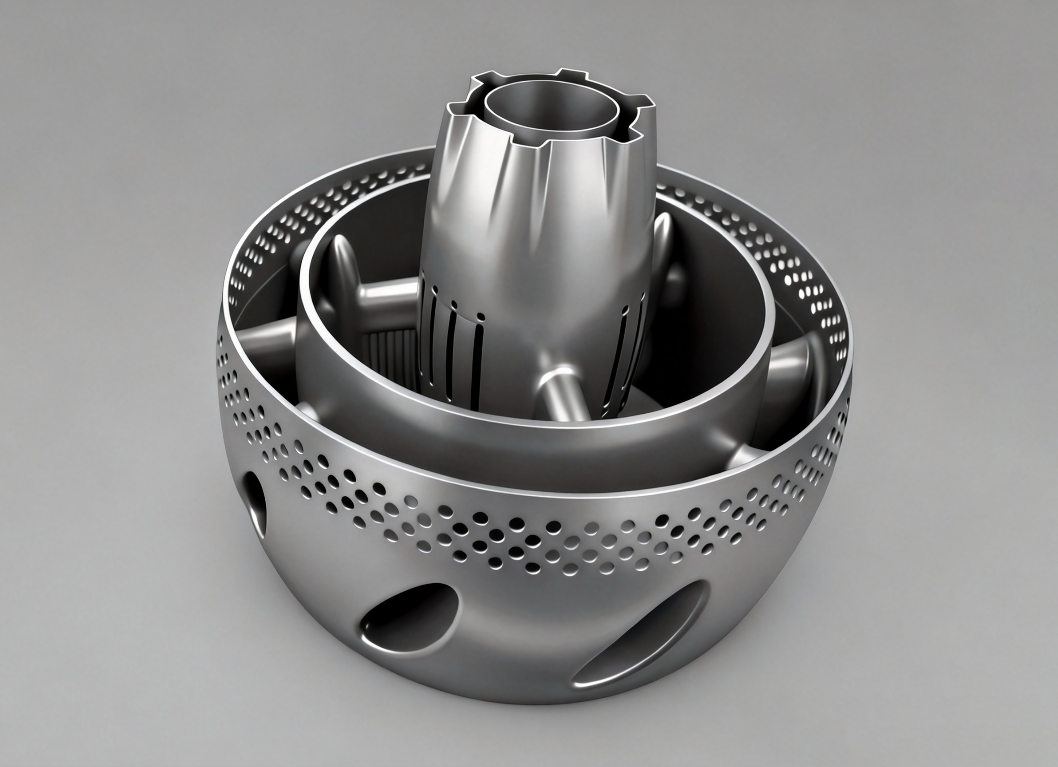

这款 17 - 4PH 不锈钢 3D 打印多孔镂空机械部件，采用先进 3D 打印技术成型。17 - 4PH 不锈钢材质赋予其高强度与良好耐腐蚀性。部件独特的多孔镂空结构，不仅减轻重量，还优化了流体动力学性能或散热性能。制造精度高，尺寸精准，表面质量佳。适用于航空航天领域，可减轻飞行器重量；在汽车工业中，能提升发动机散热效率；在医疗设备方面，其耐腐蚀、高强度特性保障设备长期稳定运行。定制化的设计满足不同工程需求，为高端制造业提供创新解决方案。
17-4PH不锈钢3D打印多孔镂空机械部件｜沉淀硬化不锈钢材料性能表
一、17-4PH不锈钢基础介绍
17-4PH（05Cr17Ni4Cu4Nb）属于马氏体沉淀硬化不锈钢，是金属3D打印行业高强度专用合金材料。含17%铬、4%镍、铜铌强化元素，区别于普通316L奥氏体不锈钢，可通过时效热处理大幅提升硬度与抗拉强度，兼具高强度、中等耐腐、良好成型性。材料流动性优异，极其适合SLM打印多孔、镂空、点阵、复杂薄壁异形机械结构，孔隙成型均匀、镂空无断丝、表面清晰度高。沃山科技采用氮气雾化高纯17-4PH金属粉末，专门定制多孔镂空结构工艺，可控孔隙率、轻量化点阵、抗压支撑结构，广泛用于精密机械、航空轻量化、模具透气镶件、减震多孔组件定制。
二、17-4PH化学成分表（国标ASTM标准）
化学成分 | C 碳 | Cr 铬 | Ni 镍 | Cu 铜 | Nb 铌 | Si/Mn |
含量占比 | ≤0.07% | 15.5~17.5% | 3.0~5.0% | 3.0~5.0% | 0.15~0.45% | ≤1.00% |
三、物理性能参数
物理项目 | 参数数值 |
密度 | 7.79 g/cm³ |
弹性模量 | 196 GPa |
熔点温度 | 1426~1482℃ |
长期工作耐温 | ≤450℃ |
磁性 | 强磁性（马氏体带磁） |
导热系数 | 17.2 W/(m·K) |
四、力学性能（SLM打印+H900时效热处理）
17-4PH**特性：打印后偏软，热处理后硬度暴涨，沃山科技标配H900固溶时效处理，专为镂空多孔件做应力释放，防止镂空结构变形开裂。
力学性能 | 打印原生态 | 沃山科技H900热处理典型值 |
抗拉强度 | 900~980 MPa | 1180~1250 MPa |
屈服强度 | 720~760 MPa | 1080~1150 MPa |
断裂伸长率 | 12%~16% | 6%~9% |
洛氏硬度 | HRC 28~32 | HRC 42~46 |
抗压强度 | 950 MPa | 1320 MPa |
五、17-4PH 多孔镂空打印专项特性
相比316L、钛合金，17-4PH是目前金属3D打印镂空、点阵、多孔结构综合**钢材，孔隙成型率高、结构不坍塌、支撑易去除，沃山科技针对多孔件优化激光扫描参数：最小孔径0.3mm、镂空壁厚0.2mm，无断丝、无粘粉、孔壁光滑。
透气渗透性好：均匀微孔结构，适用于模具透气镶件、负压吸附工装；
轻量化高强度：点阵镂空减重30%~60%，抗压不变形；
减震吸能特性：多孔内部结构缓冲冲击，适用于精密减震机械组件；
后期加工友好：镂空结构热处理不易开裂，抛光、喷砂无崩边。
六、材料优缺点
优势
强度极高：热处理后强度远超316L，硬度高、耐磨抗挤压；
成型性能优异：激光熔融流动性好，薄壁、细孔、复杂镂空不塌陷；
中等耐腐蚀性：优于普通碳钢、模具钢，耐水气、耐弱酸碱；
热处理可调性能：可自由控制硬度，软态易加工、硬态高强度；
致密性高：SLM打印致密度≥99.92%，无疏松气孔。
劣势
韧性偏低，热处理后断裂伸长下降，不适合反复弯折运动件；
带有磁性，不可用于防磁设备；
耐温上限一般，超过450℃强度快速衰减。
七、3D打印适用产品（沃山科技应用场景）
多孔镂空机械件：轻量化点阵支架、减震多孔结构、透气过滤组件；
模具行业配件：注塑模具透气镶件、随形冷却镶件、排气多孔钢；
航空精密结构：轻量化承重支架、异形高强度连接件；
工装治具夹具：负压吸附夹具、精密定位高强度工装；
流体机械部件：多孔分流件、细小流道阀体、高压流体接头。
八、加工与打印注意事项
镂空孔径建议≥0.3mm，过小孔径容易残留粉末；
高强度工况必须做H900时效热处理，消除打印内应力；
多孔件采用低温喷砂处理，保护微孔结构不堵塞；
不可用于海水、强氯离子腐蚀环境（优先选用316L）。
九、总结
17-4PH沉淀硬化不锈钢，是高强度、可镂空、可热处理、性价比高的通用金属打印材料。凭借优秀的镂空成型能力、可调硬度、致密组织结构，成为多孔镂空机械部件、模具透气件、轻量化承重结构首选钢材。沃山科技专注SLM金属精密打印，严控粉末纯度与打印工艺，针对复杂镂空、微细孔、点阵结构定制生产，支持热处理、探伤检测、精密抛光，为高端精密机械零部件提供一站式打印加工服务。
